Open Rack

Что такое Open Rack?

Проект Open Compute

Проект Open Compute был запущен в сообществе на Facebook в 2011 году с целью модернизации стандартных решений для датацентров. Более подробно вы можете прочитать об этом на странице проекта.

Стандарт Open Rack

Стандарт Open Rack, как нетрудно догадаться из названия, направлен на дизайн стандартных ячеек в датацентре – рэков, включающий в себя, в том числе, организацию нод. Полное описание и спецификации проекта можно посмотреть на официальном сайте.

Open Rack от Gigabyte

Начав изучать стандарт Open Rack еще на ранней стадии, компания Gigabyte сейчас предлагает свои решения для датацентров. Среди них рэки и ноды, которые расширяют возможности стандартных компонент. Благодаря отличительным особенностям продукции Gigabyte, датацентры по всему миру уже используют эти решения в своей работе.

Модульный дизайн

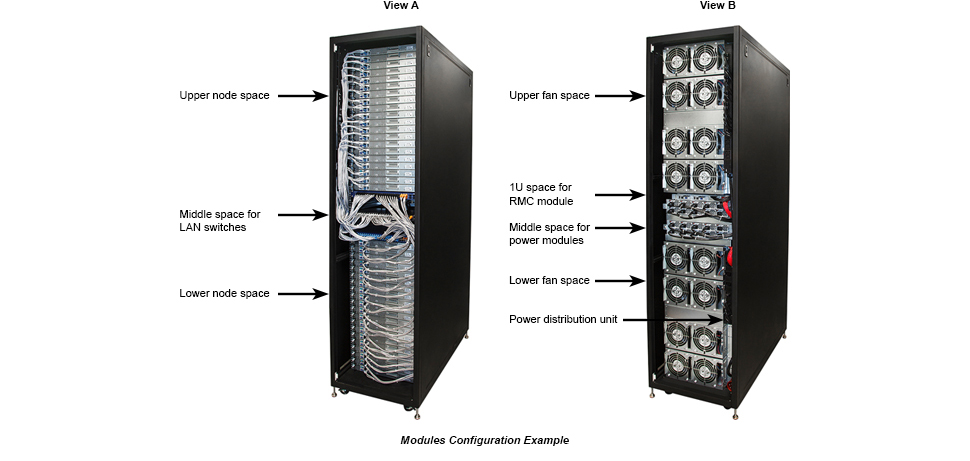

Традиционный подход  к построению систем подразумевает полно функциональный  сервер стандартного размера и дизайна. Open Rack от Gigabyte позволяет создавать отказоустойчивые решения, вынеся ряд компонент из самого рэка для их совместного использования. Удаление этих компонент позволит сконцентрировать функционал  рэка на его главной задаче, например, на вычислении, хранении или использовать гибридную модель (вычисление + хранение). Стоит заметить, что отказоустойчивость системы в целом никак не пострадает. Вынесенные компоненты обычно располагаются сзади корпуса и включают в себя:

• Модули охлаждения с вентиляторами 5U с высокими оборотами. Эффективность таких модулей многократно выше, нежели  модулей, расположенных в стандартных серверах. Помимо производительности эти модули обладают меньшим энергопотреблением.

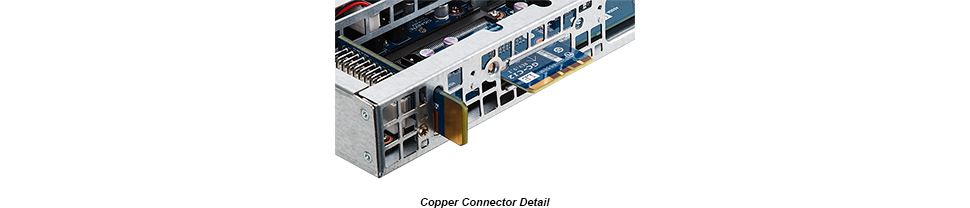

• Модули питания, которые способны обеспечивать работу множества блоков и обладают выходной мощностью до 32 КВт. Они подключаются к рэкам через элементы распределения электропитания, расположенные в бэкплейне. Разъемы как самих рэков, так и элементов распределения сделаны из чистой меди для обеспечения наилучшей энергоэффективности. Благодаря такой организации электропитания, можно создавать различные схемы отказоустойчивости.

• Модуль удаленного управления, являющийся соединительным звеном для управляющего трафика в иерархии Open Rack. Этот модуль также осуществляет контроль над вентиляторами, элементами питания, доступом к компонентам (рэк ID, ID ноды и пр.).

Отличная энергоэффективность

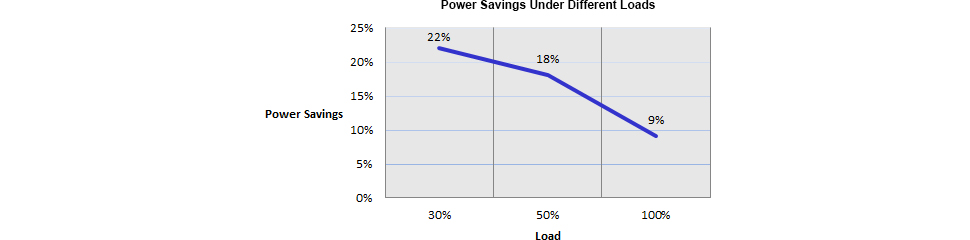

Благодаря тому, что блоки питания объединены в единый модуль, охлаждение и управление ими осуществляется более эффективно, нежели у блоков питания, расположенных внутри серверов. Общее энергопотребление системы Open Rack ниже, чем у такого же количества стандартных юнитов. График, представленный ниже, наглядно демонстрирует экономию электроэнергии решения Open Rack от Gigabyte по сравнению с обычными 1U серверами с процессорами Intel Xeon E5-2600.

Эффективность энергопотребления достигается за счет перераспределения подводимой мощности между активными нодами. Такой подход очень хорошо подходит для построения «облачных» решений, где ресурсы выделяются по мере необходимости. В результате средний показатель экономии достигает 50%. Даже если потребуется задействовать всю мощность, потребление будет ниже на 10% по сравнению с традиционными решениями.

Высокая плотность нод

Как уже было отмечено, все блоки питания, вентиляторы, коммутаторы и блоки управления вынесены за пределы рэков. В результате сами ноды выполняют исключительно свой основной функционал. Высвободившееся пространство позволяет увеличить количество нод в пределах того же объема.

С вариантами нод, которые мы предлагаем, вы можете ознакомиться здесь

Масштабируемость

Благодаря модульному дизайну решение Open Rack от Gigabyte всегда готово к росту в соответствие с потребностями датацентра. Любой модуль может быть заказан в случае необходимости и без труда добавлен в существующую инфраструктуру. Такая гибкость позволит вам изменять конфигурацию в соответствии с требованиями приложений. При этом времени и усилий на модернизацию потребуется совсем немного. Помимо прочего решения Open Rack от Gigabyte базируются на стандартном дизайне стоек 19”. Так что в случае необходимости в решение Open Rack можно добавить оборудование другого типа. Само внедрение решения Open Rack от Gigabyte не потребует от датацентра изменять или подстраивать свою текущую инфраструктуру, что также очень важно.

Легкость сборки и обслуживания

Еще раз отметим, что модульный дизайн Open Rack от Gigabyte весьма прост в установке и последующем обслуживании. Все модули могут обслуживаться одним человеком. Никаких дополнительных инструментов не потребуется. Каждый модуль спроектирован так, чтобы максимально снизить количество винтов, которые в нем используются. Так что доступ к компонентам прост как никогда.

Доступные конфигурации Open Rack

Высота	Модули питания	Посадочные места для коммутаторов LAN	Место для нод	Количество нод (двойных)	Количество нод (одинарных)
47U	2 / 32kW	7	20U + 20U	80	40
25U	1 / 16kW	5	10U + 10U	40	20
