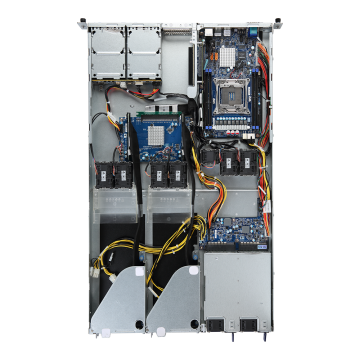

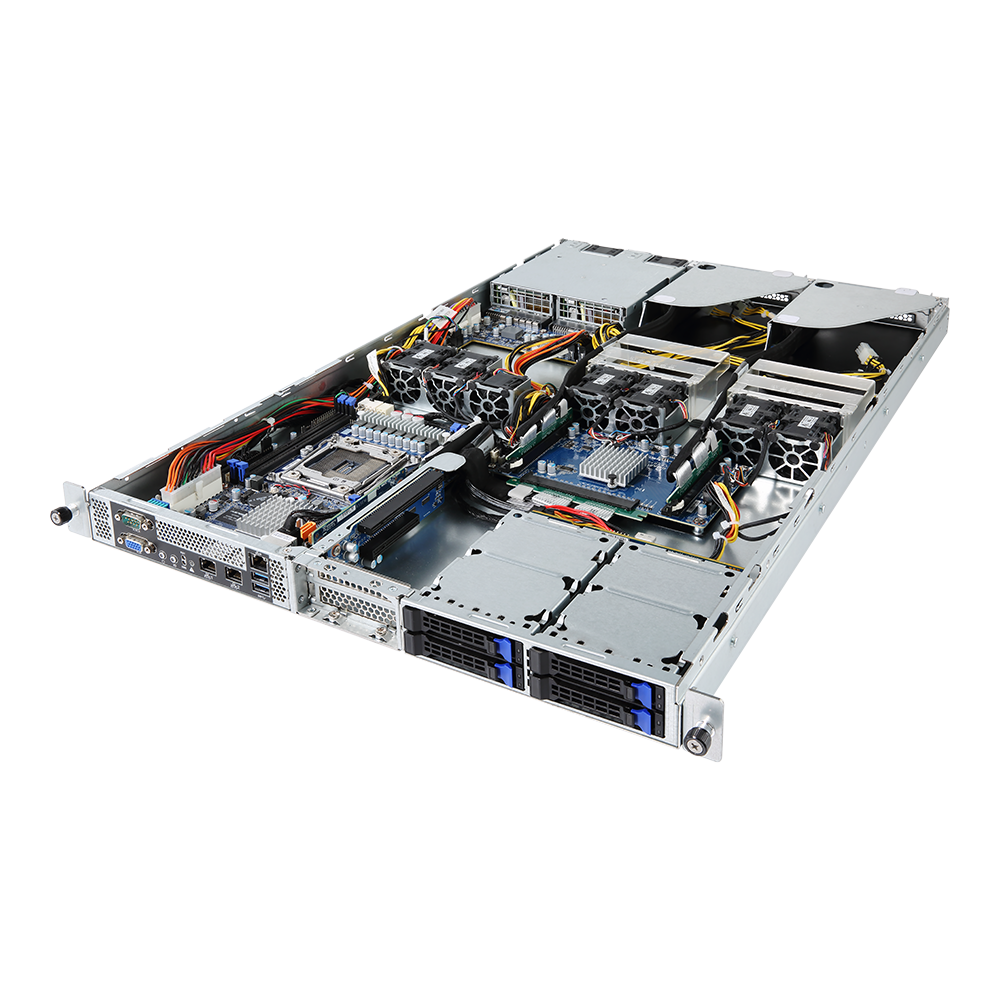

G180-G00 (rev. 100)

Описание
Спецификация

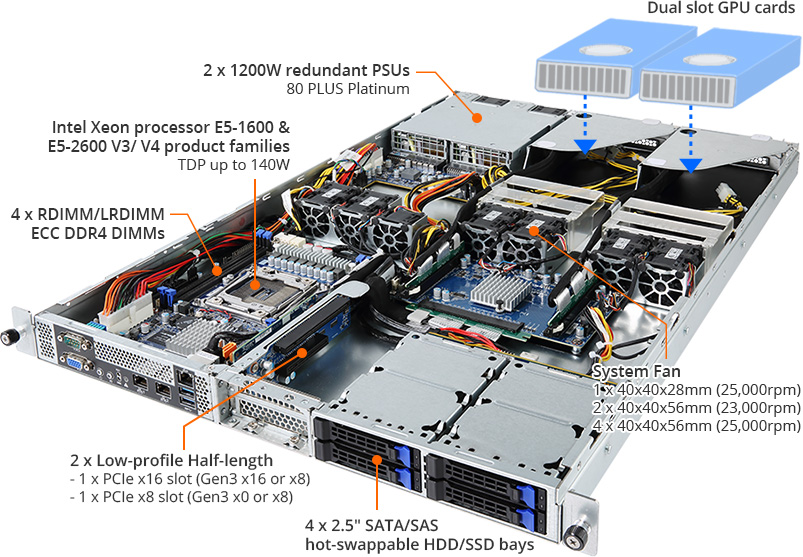

Краткое описание G180-G00 (rev. 100)

Поддержка до 2 x двойных GPU карт
NVIDIA® validated GPU platform; Поддержка NVIDIA® Tesla® GPUs
Совместимо с Intel^® Visual Compute Accelerator
Intel^® Xeon^® processor E5-1600 & E5-2600 v3 / v4 product families
4 x RDIMM/LRDIMM ECC DDR4 DIMM слота
2 x GbE LAN порта (Intel^® I210-AT)
4 x 2.5" SATAIII диска HDD/SSD с горячей заменой
80 PLUS Platinum 1200W блоки питания

Спецификация G180-G00 (rev. 100)

Размеры (ШхВхД, мм)	1U 438 x 43.5 x 740 mm
Материнская плата	MG00-MP1
Процессор	Поддерживаются: Intel® Xeon® E5-2600 V3 processors Intel® Xeon® E5-1600 V3 processors Intel® Xeon® E5-2600 V4 processors Intel® Xeon® E5-1600 V4 processors Processor TDP up to 140W
Сокет	1 x LGA 2011-3 Mounting pitch: square ILM (80x80mm)
Чипсет	Intel® C612 Express Чипсет
Память	4 x DIMM slots Поддерживается только память DDR4 Четырехканальная архитектура памяти RDIMM поддерживаются модули до 32GB LRDIMM поддерживаются модули до 64GB 3DS LRDIMM поддерживаются модули до 128GB 1.2V modules: 2133/2400 MHz
LAN	2 x GbE LAN ports (Intel® I210-AT) 1 x 10/100/1000 порт управления
Видео	Integrated in Aspeed® AST2400 2D Video Graphic Adapter with PCIe bus interface 1920x1200@60Hz 32bpp
Audio	-
Хранение	4 x 2.5" SATA/SAS hot-swappable HDD/SSD bays Возможно использование двух портов для SATA DOM Для работы с SAS дисками требуется SAS адаптер
SATA	-
SAS	Поддерживаются при использовании SAS карты
RAID	Intel® SATA RAID 0/1/5/10
Периферийные устройства	-
Слоты расширения	2 x Half-length low-profile slots - 1 x PCI-e x16 slot (Gen3 x16 or x8 bus) - 1 x PCI-e x8 slot (Gen3 x0 or x8 bus) Примечание: Please install optional NVMe card CNV3112 into PCIe x16 slot to enable U.2 function 2 x Full-length full-height x16 slots (Gen3 x16 bus), supporting: - Support NVIDIA® cards - Support Intel® Xeon Phi cards - Support AMD® cards Please contact us for details about the supported card models - GIGABYTE carries out comprehensive validation to ensure support for Intel® Xeon Phi, Nvidia® and AMD® adapters. Примечание: cистема валидирована только для использования одинаковых GPU, одновременная установка разных GPU не поддерживается - Для уточнения списка поддерживаемых GPU обратитесь к региональному представителю GIGABYTE
Внутренние разъемы	На ноду: 1 x 24-pin ATX main power connector 1 x 8 Pin + 1 x 4 Pin ATX 12V power connectors 1 x CPU fan headers 1 x Mini-SAS HD SFF-8643 connector 1 x USB 3.0 header 2 x SATA III 6Gb/s port, SATA DOM supported 1 x TPM header 1 x PMBUS header 1 x IPMB connector 1 x Clear CMOS jumper

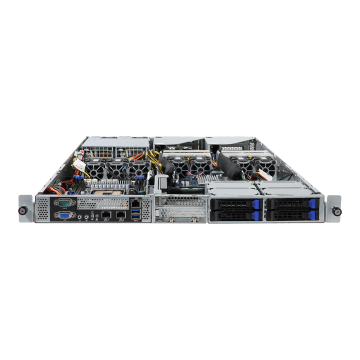

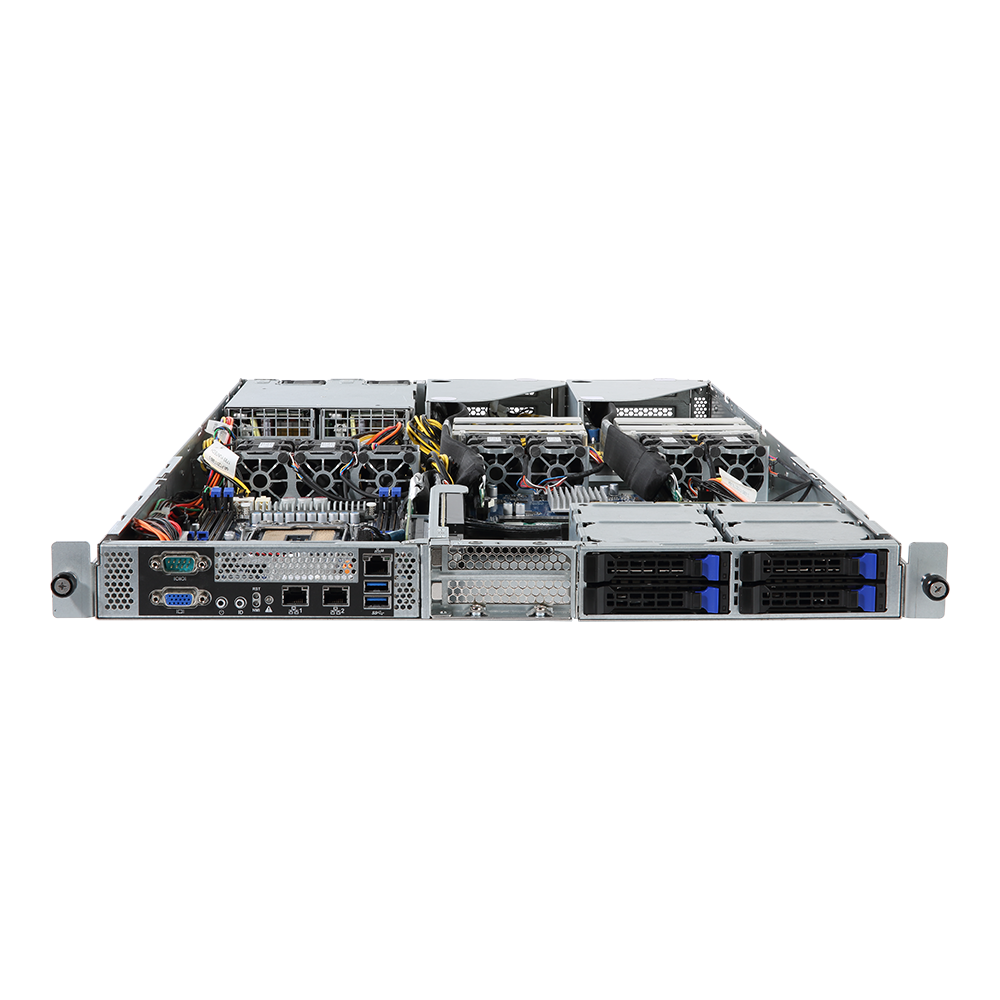

Передние разъемы	2 x USB 3.0 3 x RJ45 1 x VGA 1 x Serial 1 x Power button with LED 1 x ID button with LED 1 x Status LED 1 x NMI button 1 x Reset button
Задние разъемы	-
Backplane I/O	4 x SAS/SATA ports Пропускная способность: SATAIII 6Gb/s or SAS 12Gb/s per port
TPM	1 x TPM header with LPC interface Optional TPM2.0 kit: CTM000

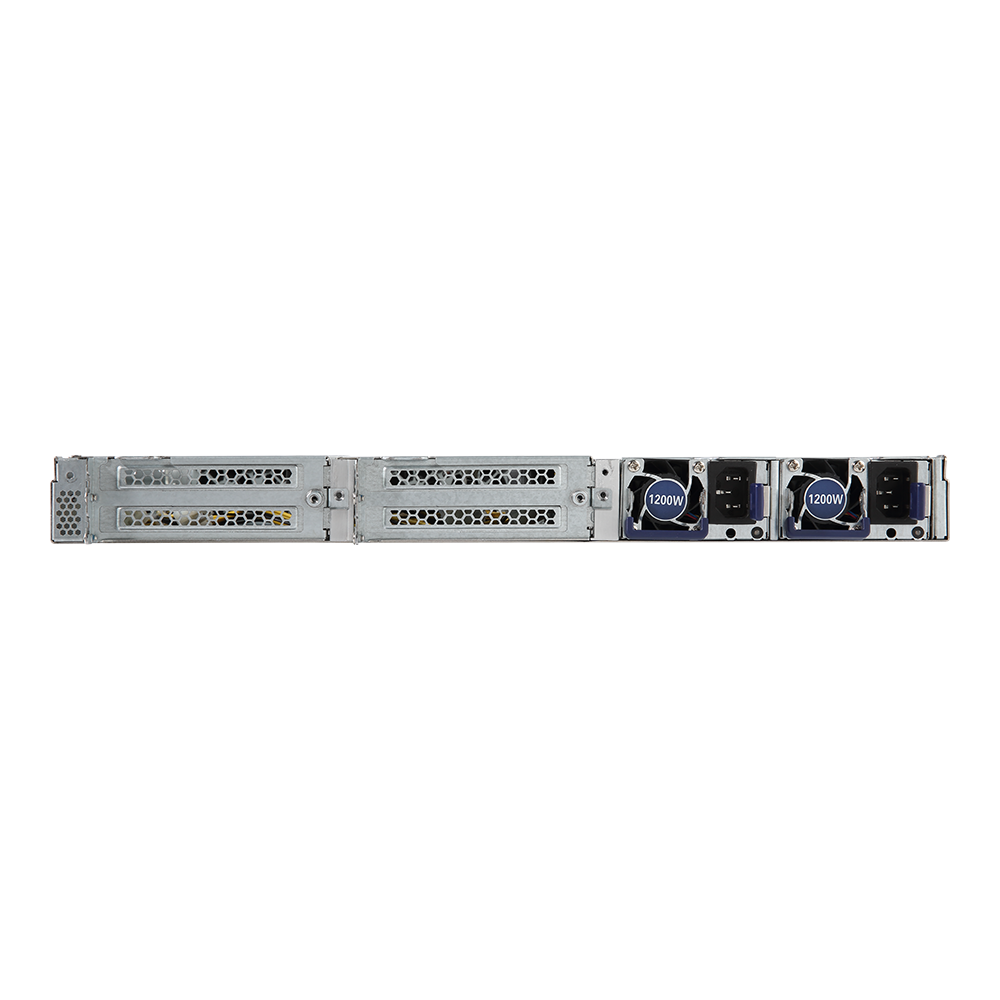

Блок питания	2 x 1200W резервируемые БП 80 PLUS Platinum AC Input: - 100-240V~/ 12-7A, 50-60Hz DC Input: - 240Vdc/ 6A DC Output: - Max 1000W/ 100-240V~ +12V/ 80.5A +12Vsb/ 3A - Max 1200W/ 200-240V~ or 240Vdc input +12V/ 97A +12Vsb/ 3A
Управление системой	Aspeed® AST2400 management controller Avocent® MergePoint IPMI 2.0 web interface: Сетевые настройки Сетевые настройки безопасности Управление пользователями Настройки сервисов Настройки IPMI Управление сессиями Настройки LDAP Настройки питания Мониторинг напряжений, вентиляторов и температур Журнал событий системы Управление оповещениями (события системы, trap, email) Serial Over LAN vKVM & vMedia (launch, configuration)
Поддержка ОС	Windows Server 2008 R2 (x64) Windows Server 2012 R2 (x64) Windows Server 2016 Red Hat Enterprise Linux 6.7 (x86/x64) Red Hat Enterprise Linux 7.2 (x64) SUSE Linux Enterprise Server 11.4 (x86/x64) SUSE Linux Enterprise Server 12 (x64) Ubuntu 12.04 LTS (x86/x64) Ubuntu 14.04 LTS (x86/x64) VMware ESXi 5.1 U2 VMware ESXi 5.5 U2 VMware ESXi 6.0 U1 VMware ESXi 6.5
Вес	L6 system: 11.2kg
Вентиляторы	1 x 40x40x28mm (25,000rpm) 2 x 40x40x56mm (23,000rpm) 4 x 40x40x56mm (25,000rpm)
Условия эксплуатации	Температура при работе: 10°C to 35°C Влажность при работе: 8%-80% (без конденсата) Температура при хранении: -40°C to 60°C Влажность при хранении: 20%-95% (без конденсата)
Размеры коробки	985 x 588 x 250 mm
Содержимое коробки	1 x G180-G00 1 x Quick Start Guide 1 x Радиатор для процессора 1 x Рельсы
Парт-номеры	Barebone package: 6NG180G00MR-00 Spare parts list: - Материнская плата: 9MG00MP1NR-00 - Рельсы: 25HB2-3A0202-K0R - Back plane board: 9COBP340NR-00 - Блок питания: 25EP0-212002-F3S

Intel® Xeon® Processor E5-2600 V4/ V3 Product Family

Новые процессоры Intel, основанные на архитектуре Haswell, несут в себе ряд усовершенствований по части производительности, увеличивая при необходимости частоту и перераспределяя ядра. Помимо этого, Intel Xeon processor E5-2600 V4/ V3 поддерживают наиболее производительный на текущий момент тип памяти - DDR4.

Поддержка памяти DDR4

Процессоры Intel Xeon E5-2600 V4/ V3 имеют поддержку наиболее современного и производительного типа оперативной памяти - DDR4

+50% пропускной способности

-35% энергопотребления при использовании 2-х модулей

-50% энергопотребления при использовании 3-х модулей

Максимальная производительность памяти

На предыдущих платформах Intel максимальная частота работы памяти автоматически снижалась при увеличении занятых слотов DIMM. Поэтому существовала дилемма в выборе между производительностью и емкостью. GIGABYTE предлагает иное решение. Все наши материнские платы с сокетом LGA 2011-3 поддерживают по умолчанию максимальную частоту памяти 2133 MHz в любой конфигурации:

Простое обновление BIOS

Разработанная GIGABYTE функция, не требующая дополнительного программного обеспечения, позволяет BIOS материнской платы через BMC контроллер:

Не требуется установка ключевых компонент (Процессоры/память/диски/операционная система)

Не требуется включать систему (Блоки питания должны быть подключены к сети)

Одиночное обновление (IPMI 2.0) или пакетное (CMD)

Управление серверами GIGABYTE (GSM)

GIGABYTE Server Management (GSM) – это система управления платформами GIGABYTE. GSM состоит из GSM Client – клиентской части на базе браузера (или CLI - по выбору), через которую осуществляется удаленный мониторинг и управление, GSM Server (серверная часть) и GSM Agent модули, полностью совместимые с IPMI и Redfish. GSM Client также имеет API, позволяя администрировать серверы при помощи интеграции в сторонние приложения.

Только лучшие компоненты

Продуманный дизайн

Для обеспечения питания процессоров и памяти все наши материнские платы оборудованы IR Digital PWM и IR PowIRstage IC контроллерами. Эти компоненты гарантируют стабильную работу и позволяют использовать процессоры и память в максимально производительных режимах.

OS-CON конденсаторы

Материнские платы готовы проработать минимум 50,000 часов, т.к. они используют сверхнадежные компоненты.

Улучшенные дроссели

Высококачественные дроссели помогают обеспечивать процессоры и память стабильным питанием.

G180-G00 (rev. 100)

Полное описание модели

Intel® Xeon® Processor E5-2600 V4/ V3 Product Family

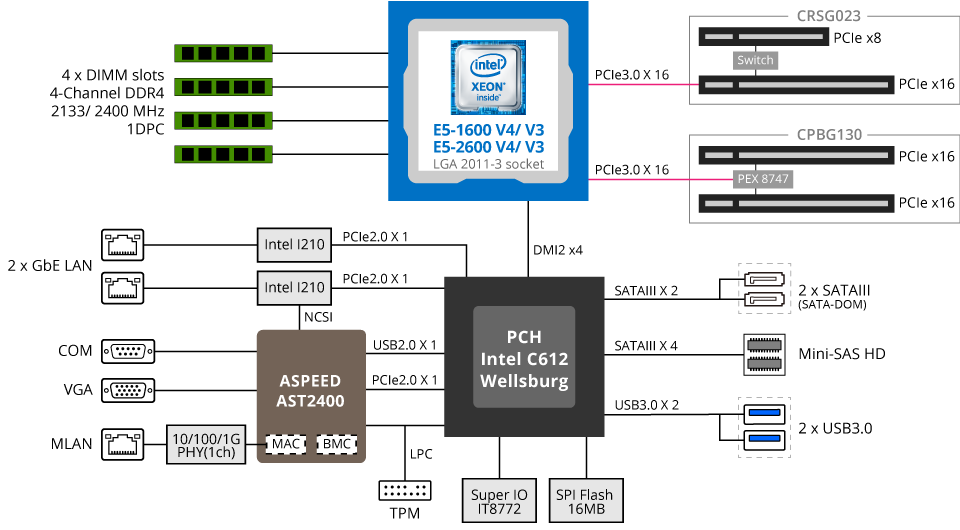

G180-G00 блочная диаграмма
